Chart 진공 배관이란

초저온 액화가스를 이송시키기 위한 배관으로 내부 배관과 외부 배관 사이의 jacket을 보온재로 보온한 후 진공 상태로 만들어 열의 침입을 막아
액화가스 이송 시 기화되어 손실되는 양을 최소화 하기 위해 고안된 배관 입니다.

배관 형식에 따른 분류

STATIC FLEX PIPING SYSTEM

제품 특징
Flexible 타입으로 설치 용이
이동설치 가능
정비에 별도의 관리 인원 불필요
진공 작업이 완전히 이루어진 상태에서 공급됨
진공도 1X10-3Torr 이하
진공 배관 수명 7~10년
각 Spool마다 Evacuation Port 제공
각 Spool마다 Vacuum Sensor 제공 (Option)

Specifications

PROPERTY UNITS STATIC PIPING STANDARD SIZES
S625 S1250
Inner Diamerer Mm 15.9 31.8
Outer Diamerer Mm 45.7 66.0
Steady State Heat Loss Btu per foot
Watts/meter
1.0
.96
2.0
1.9
Bayonet Heat Loss Btu per hour
Watts/meter
6.0
1.8
12
3.5
Design Maximum Pressure Psig
Bars
200
13.8
125
8.6
Weight Lbs per foot
Kg/meter
0.9
1.3
1.4
2.1
Minimum Bend Radius Inches
Cm
18
45.7
30
76.2
Maximum Length
(Single line)
Ft
M
60
18.29
60
18.29
Inner Jacket Pipe Construction STS304 STS304
Outer Jacket Pipe Construction STS304 STS304

DYNA FLEX PIPING SYSTEM

제품 특징
Flexible 타입으로 설치 용이
이동설치 가능
설치 후 진공 펌프를 이용한 진공 작업 필요
진공 펌프의 수명이 배관의 수명을 좌우함
(통상적인 펌프 수명: 7~10년)

Specifications

PROPERTY UNITS DYNA PIPING STANDARD SIZES
S625 S1250
Inner Diamerer Mm 15.9 31.8
Outer Diamerer Mm 45.7 66.0
Steady State Heat Loss Btu per foot
Watts/meter
1.0
.95
2.0
1.9
Bayonet Heat Loss Btu per hour
Watts/meter
6.0
1.8
12
3.5
Design Maximum Pressure Psig
Bars
200
13.78
125
8.6
Weight Lbs per foot
Kg/meter
0.9
1.3
1.4
2.1
Minimum Bend Radius Inches
Cm
18
45.7
30
76.2
Maximum Length
(Single line)
Ft
M
60
18.29
60
18.29
Inner Jacket Pipe Construction STS304 STS304
Outer Jacket Pipe Construction STS304 STS304

RIGID PIPING SYSTEM

제품 특징
표준 공급 사이즈: 15A~50A
65A 이상은 특별 제작
Bayonet or Welding Connection
고정이 용이
보온재의 Layer를 증가 시킬 수 있어
긴 배관 System에 유리

Specifications

PROPERTY UNITS RIGID PIPING STANDARD SIZES
SR50 SR100 SR200
Inner Diamerer Mm 12.7 25.4 50.8
Outer Diamerer Mm 60.9 73.7 114.3
Steady State Heat Loss Btu per foot
Watts/meter
0.32
.0.31
0.47
.0.45
0.78
0.75
Bayonet Heat Loss Btu per hour
Watts/meter
7.0
2.1
11.7
3.0
17.8
5.2
Design Maximum Pressure Psig
Bars
200
13.78
150
10.3
150
10.3
Weight Lbs per foot
Kg/meter
4
6.0
4.5
6.7
7
10.4
Inner Jacket Pipe Construction STS304 STS304 STS304
Outer Jacket Pipe Construction STS304 STS304 STS304

배관 연결 방식에 따른 분류

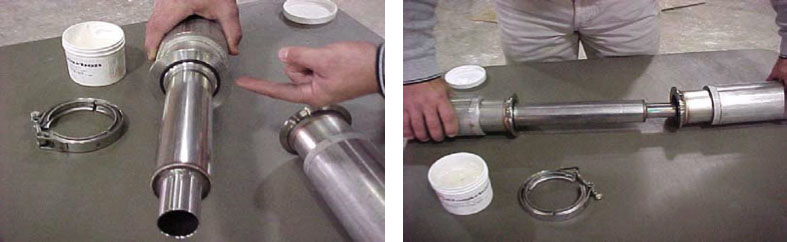

BAYONET

Spool의 양측에 Male과 Female의 Bayonet이 있는 형태로 각 Spool은 Evacuation 작업이 완료되어 있어 현장에서는
Clamp와 O-ring을 이용한 체결만으로 간단하게 연결 작업을 완료하기 때문에 현장 작업 시간이 매우 짧은 장점이 있지만,
길이의 변경이 어려워 정확한 실측에 의한 제작이 필요하다.

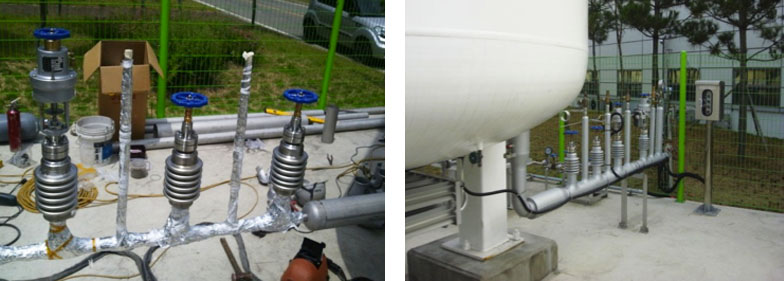

WELDING

Spool과 Spool 연결을 현장에서 용접하고 흡착재와 단열재를 Spool 본체와 같은 방법으로 시공한 후 진공 배기 포트가 부착된
Spool 연결용 외관을 용접하여 조립한다. 조립 후에는 Evacuation 후 설치 작업이 완료된다.
